Kaip ritinio dizainas veikia vamzdžių kokybę, gamybos stabilumą ir malūno našumą

Techninis vadovas iš ST Machineries Tube Mill Engineering Team

Vamzdžių malūnų gamybos linijoje formavimo ritinėliai yra ne tik mechaniniai komponentai, formuojantys juostelę į vamzdelį. Jie nustato, kaip sklandžiai medžiaga juda formavimo procese, kaip tiksliai susilieja vamzdžio kraštai prieš suvirinimą ir kaip stabilūs galutiniai vamzdžio matmenys išlieka nuolatinės gamybos metu.

Daugeliui vamzdžių gamintojų daugiausia dėmesio sulaukia suvirinimo įranga, nes suvirinimas tiesiogiai veikia vamzdžių stiprumą. Tačiau iš inžinerinės perspektyvosST mašinos, daugelis suvirinimo problemų iš tikrųjų prasideda anksčiau formavimo skyriuje.

Blogai suprojektuotas ritinėlių rinkinys gali sukelti:

• Nestabilus vamzdžio susidarymas
• Kraštų nesutapimas prieš suvirinimą
• Netolygus sienos įtempis
• Per didelis ritinėlių susidėvėjimas
• Paviršiaus įbrėžimai
• Skersmens nuokrypis
• Didesnė laužo norma

Gerai{0}}sukurta ritinėlių sistema suteikia:

• Sklandžiai juostos deformacija
• Stabilios suvirinimo sąlygos
• Tiksli vamzdžio geometrija
• Ilgesnis įrankių tarnavimo laikas
• Didesnis gamybos efektyvumas

„ST Machineries“ ritinėlių dizainas kuriamas pagal visus gamybos reikalavimus, įskaitant:

• Vamzdžio medžiaga
• Vamzdžio skersmuo
• Sienelės storis
• Gamybos greitis
• Suvirinimo būdas
• Galutinė paraiška

Skirtingiems gaminiams reikalingas skirtingas ritininis dizainas. Automobilių išmetimo vamzdžių ritinėlių komplektas negali naudoti tokios pat konstrukcijos kaip maisto -nerūdijančio plieno vamzdžių arba tiksliųjų medicininių vamzdžių ritinėlių rinkinys.

Vamzdžių malūnų ritinių vaidmuo vamzdžių gamyboje

Vamzdžių malūnas plokščią metalinę juostelę paverčia apvaliu arba formos vamzdžiu per keletą formavimo stočių.

Bendras procesas:

Plieno ritė → juostelės padavimas → suskaidymas formavimas → briaunos formavimas → suvirinimas → dydžio nustatymas → tiesinimas

Formavimo ritinėliai palaipsniui keičia juostelės formą, o ne vienu žingsniu priverčia medžiagą į vamzdelį.

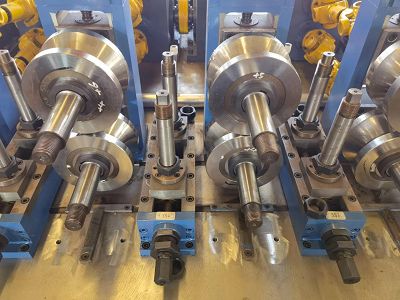

Įprastą vamzdžių malūno valcavimo sistemą sudaro:

Suskirstymo skyrius

Pirmieji formavimo stovai pradeda lenkti plokščią juostelę.

Pagrindinis tikslas:

• Pradėkite deformaciją
• Valdykite krašto judėjimą
• Sumažinti formuojantį stresą

„Pen Pass“ skyrius

Galutiniai formavimo stendai paruošia vamzdžių kraštus prieš suvirinimą.

Svarbūs reikalavimai:

• Tiksli krašto padėtis
• Stabilus suvirinimo tarpas
• Tinkama vamzdelio forma

Dydžių skirsnis

Po suvirinimo sureguliuokite ritinėlių dydį:

• Skersmuo
• Apvalumas
• Tiesumas

Šių ritinių konstrukcijos tikslumas tiesiogiai įtakoja gatavo vamzdžio kokybę.

Kodėl vamzdžių malūno ritinio dizainas yra svarbus

Ritininis dizainas turi įtakos beveik kiekvienam gamybos etapui.

Tinkamas ritinio dizainas padeda gamintojams pasiekti:

1. Geresnis formavimo stabilumas

Gamybos metu juosta dideliu greičiu praeina per kelis ritininius stovus.

Ritinimo sistema turi valdyti:

• Medžiagų srautas
• Lenkimo jėga
• Krašto judėjimas

Prasta kontrolė gali sukelti:

• Vamzdžio deformacija
• Netolygus suvirinimo tarpas
• Padidėjęs reguliavimo dažnis

2. Mažesnis materialinis stresas

Metalinė juostelė natūraliai atspari deformacijai.

Jei formavimas yra per agresyvus:

• Didėja vidinė įtampa
• Pavasaris-grįžta
• Vamzdžio forma tampa nestabili

Tinkama formavimo seka deformaciją paskirsto palaipsniui.

3. Aukštesnė suvirinimo kokybė

Prieš suvirinant, vamzdžių kraštai turi tiksliai sutapti.

Ritinio dizainas turi įtakos:

• Kraštų išlyginimas
• Suvirinimo tarpas
• Juostos padėtis

Stabilus formavimas sukuria stabilias suvirinimo sąlygas.

Pagrindiniai veiksniai, turintys įtakos vamzdžių malūno ritinio dizainui

ST Machineries rulonų projektavimas prasideda nuo gaminio reikalavimų supratimo.

Pagrindiniai veiksniai apima:

1. Vamzdžio medžiaga

Skirtingos medžiagos formuojant elgiasi skirtingai.

Įprastos medžiagos:

• Anglies plienas
• Nerūdijantis plienas
• Aliuminis
• Varis
• Titanas

Pavyzdžiui:

Nerūdijantis plienas

Palyginti su angliniu plienu, nerūdijantis plienas turi:

• Didesnė jėga
• Stipresnė spyruoklė-atgal
• Didesnis formavimo pasipriešinimas

Todėl nerūdijančio plieno vamzdžių ritinėlių konstrukcijai reikia:

• Tikslesnė formavimo seka
• Geresnė streso kontrolė
• Didesnis įrankių tikslumas

2. Vamzdžio skersmuo

Vamzdžio dydis turi įtakos:

• Formavimo praėjimų skaičius
• Ritinio geometrija
• Mašinos apkrova

Mažiems tiksliams vamzdeliams paprastai reikia:

• Labiau kontroliuojama deformacija
• Didesnis ritinio tikslumas
• Dideliems pramoniniams vamzdžiams reikia:
• Stipresnė formavimo jėga
• Didesnė ritininė konstrukcija

3. Sienelės storis

Sienelės storio įtaka:

• Atsparumas lenkimui
• Formuojantis slėgis
• Suvirinimo būklė

Plonasienius{0}}vamzdžius reikia atidžiai kontroliuoti, nes per didelis slėgis gali sukelti:

• Paviršiaus žymės
• Krašto deformacija
• Vamzdžio nestabilumas

Sunkioms{0}}sienelėms vamzdžiams reikia tvirtesnių formavimo sistemų.

4. Gamybos greitis

Greitai{0}}gamybai reikia:

• Sklandus medžiagų srautas
• Stabilus riedėjimo sujungimas
• Sumažinta vibracija

Ritinio dizainas turi atitikti numatomą gamybos greitį.

Vamzdžių malūnų ritinėlių projektavimo procesas įmonėje ST Machineries

„ST Machineries“ ritinėlių projektavimas vyksta pagal struktūrinį inžinerinį procesą.

1 veiksmas: išanalizuokite vamzdžių specifikacijas

Prieš kurdami ritinius, apžvelgiame:

• Medžiagos klasė
• Vamzdžio skersmuo
• Sienelės storis
• Gamybos pajėgumai
• Paraiškos reikalavimai

Pavyzdys:

Medicininiam nerūdijančio plieno vamzdžiui reikalinga kitokia ritinio konstrukcija nei konstrukcinio plieno vamzdis.

2 veiksmas: apskaičiuokite formavimo seką

Formavimo seka lemia, kaip juostelė keičia formą.

Tikslas yra:

• Sumažinkite nereikalingą stresą
• Palaikykite krašto valdymą
• Pasiekite stabilią vamzdžio geometriją

Gera formavimo seka leidžia išvengti staigių deformacijų.

3 veiksmas: suprojektuokite ritinio geometriją

Svarbūs dizaino parametrai yra šie:

• Ritinio skersmuo
• Praėjimo forma
• Formavimo kampas
• Slėgio paskirstymas
• Kraštų valdymas

Ritinio profilis turi atitikti medžiagos elgseną.

4 veiksmas: pagaminkite ir patikrinkite ritinius

Rulonų gamybai reikia:

• Tikslus apdirbimas
• Paviršiaus apdorojimas
• Matmenų patikrinimas

Ritimo tikslumas tiesiogiai veikia vamzdžio kokybę.

Įprastos vamzdžių malūno ritinėlių projektavimo problemos ir sprendimai

1 problema: netolygi vamzdžio forma

Simptomai:

• Ovalus vamzdis
• Skersmens variacija
• Sunkus dydžio reguliavimas

Priežastys:

• Neteisinga ritininio praėjimo konstrukcija
• Netolygus formavimo slėgis
• Ritinio išlygiavimo problemos

Sprendimas:

Koreguoti:

• Ritinio geometrija
• Formavimo seka
• Volelio pozicionavimas

2 problema: suvirinimo tarpo nestabilumas

Simptomai

• Suvirinimo defektai
• Nelygi siūlė
• Dažnas suvirinimo reguliavimas

Priežastys:

• Prasta krašto valdymas
• Per didelis juostos įtempimas
• Neteisingas peleko praėjimo dizainas

Sprendimas:

Tobulinti:

• Fin pass ritinio dizainas
• Kraštų formavimo valdymas
• Ritinio reguliavimo tikslumas

3 problema: paviršiaus įbrėžimai

Simptomai

• Ilgi įbrėžimai
• Volelio žymės
• Prasta išvaizda

Priežastys:

• Pažeistas ritinio paviršius
• Neteisingas klirensas
• Užteršimas

Sprendimas:

• Pagerinkite ritinėlio apdailą
• Palaikykite švarias gamybos sąlygas
• Pakeiskite susidėvėjusius įrankius

4 problema: trumpas ritininis gyvenimas

Simptomai

• Dažnas keitimas
• Gamybos savikainos didinimas

Priežastys:

• Neteisingas medžiagos pasirinkimas
• Per didelė formavimo apkrova
• Prastas paviršiaus apdorojimas

Sprendimas:

Optimizuoti:

• Ritininė medžiaga
• Terminis apdorojimas
• Formuojantis slėgis

Ruloninės medžiagos pasirinkimas

Ritininė medžiaga tiesiogiai veikia:

• Tarnavimo laikas
• Paviršiaus kokybė
• Priežiūros dažnumas
• Įprastos ritininės medžiagos:

Įrankinis plienas

Privalumai:

• Didelis kietumas
• Geras atsparumas dilimui

Tinka:

• Bendra vamzdžių gamyba

Specialus legiruotas plienas

Naudojamas reiklioms reikmėms:

• Nerūdijančio plieno vamzdžiai
• Didelė{0}}gamyba
• Tikslūs vamzdžiai

Privalumai:

• Geresnis patvarumas
• Didesnis atsparumas dilimui

Ritinio priežiūra ir valdymas

Netgi geriausio{0}}suprojektuoti ritinėliai reikalauja tinkamos priežiūros.

Kasdieniai patikrinimai

Patikrinti:

• Paviršiaus būklė
• Nenormalūs ženklai
• Tepimas

Reguliarus patikrinimas

Patikrinkite:

• Ritinio skersmuo
• Lygiavimas
• Guolių būklė

Prieš gamybą

Patvirtinti:

• Teisingas ritinio montavimas
• Tinkamas sureguliavimas
• Nuvalykite ritinėlio paviršių

Prasta ritinėlių priežiūra gali pabloginti vamzdžio kokybę, net jei originali konstrukcija yra puiki.

Ritinio dizainas įvairiems vamzdžių pritaikymams

Įvairios pramonės šakos kelia skirtingus reikalavimus.

Automobilių vamzdžių gamyba

Reikalavimai:

• Didelė išeiga
• Stabilūs matmenys
• Stiprus pakartojamumas

Ritinio dizainas orientuotas į:

• Gamybos greitis
• Patvarumas
• Kaštų efektyvumas

Maisto klasės nerūdijančio plieno vamzdžiai

Reikalavimai:

• Lygus paviršius
• Aukšta išvaizdos kokybė
• Atsparumas korozijai

Ritinio dizainas orientuotas į:

• Paviršiaus apsauga
• Tikslus formavimas
• Sumažėję įbrėžimai

Medicininiai vamzdeliai

Reikalavimai:

• Griežta tolerancija
• Patikima suvirinimo kokybė

Ritinio dizainas orientuotas į:

• Tikslus formavimas
• Minimalus medžiagos įtempis

Šilumokaičio vamzdžiai

Reikalavimai:

• Plona siena
• Stabilūs matmenys

Ritinio dizainas orientuotas į:

• Švelnus formavimas
• Didelis tikslumas

Kaip ST Machineries kuria vamzdžių malūnų valcavimo sprendimus

Įmonėje ST Machineries ritininis dizainas yra visos vamzdžių gamyklos inžinerijos dalis.

Mes deriname:

• Vamzdžių gaminių analizė
• Formavimo skaičiavimas
• Ritinio dizainas
• Mašinos konfigūracija
• Gamybos testavimas

Mūsų inžineriniame procese atsižvelgiama į:

Produkto našumas

Kokio tipo vamzdį gamins klientas?

Gamybos tikslas

Kokio išėjimo ir greičio reikia?

Ilgalaikė{0}}operacija

Kaip įrankiai gali išlaikyti stabilų našumą?

Ritininio dizaino tikslas yra ne tik sukurti vamzdžio formą.

Tai sukurti gamybos sistemą, kuri patikimai veiktų daugelį metų.

Kodėl verta rinktis ST Machineries vamzdžių malūno sprendimą?

Vamzdžių malūno inžinerijos patirtis

ST Machineries specializuojasi:

• Nerūdijančio plieno vamzdžių staklės
• Pramoniniai vamzdžių malūnai
• Tiksliųjų vamzdžių gamybos linijos
• Individualizuota vamzdžių gamybos įranga

Visiškas gamybos pajėgumas

Įskaitant:

• Vamzdžių malūno dizainas
• Ritinio įrankių dizainas
• Gamybos testavimas
• Diegimo palaikymas

Taikymu{0}}pagrįsti sprendimai

Projektuojame įrangą pagal:

• Vamzdžio specifikacija
• Medžiagų charakteristikos
• Klientų gamybos reikalavimai

Išvada

Vamzdžių malūno ritinėlių konstrukcija yra vienas iš svarbiausių veiksnių, turinčių įtakos vamzdžių gamybos našumui.

Tinkamai suprojektuota ritinėlių sistema padeda gamintojams pasiekti:

• Stabilus formavimas
• Geresnė suvirinimo kokybė
• Mažesnė laužo norma
• Ilgesnis įrankių tarnavimo laikas
• Didesnis gamybos efektyvumas

Formavimo sekcija yra ta vieta, kur prasideda vamzdžio kokybė.

„ST Machineries“ tikime, kad sėkminga vamzdžių gamyba prasideda nuo tikslios inžinerijos, kol mašina patenka į gamyklą.

Profesionalus ritinėlių dizainas, tiksli gamyba ir pritaikymas{0}}sudėtingi vamzdžių malūnų sprendimai, ST Machineries padeda vamzdžių gamintojams gaminti nuoseklius aukštos-kokybės vamzdžius, skirtus automobiliams, medicinai, maistui, šilumokaičiams, baldams ir pramonei.
