Kas yra SS vamzdžių gaminimo mašina? Palyginimas su kitu nerūdijančio plieno vamzdžių malūnu

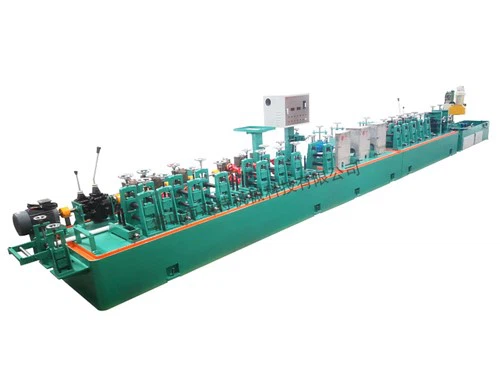

1. Kas tiksliai yraSS vamzdžių gaminimo mašina?

Tai yraIšsami gamybos linijakad keičiasinerūdijančio plieno juostelių ritėsįsuvirinti nerūdijančio plieno vamzdžiai ar vamzdžiainaudojantritinio formavimas + išilginis suvirinimas. jis skirtasMasinė gamybaĮvairių skersmenų, sienų storio ir paviršiaus apdailos tikslumo vamzdžių .

2. Visiška mašinos kompozicija (išsami)

Įrašo skyrius:

Kilpos akumuliatorius:

Leidžia nuolat veikti keičiant ritinius

Išlaiko gamybos greitį

Formavimo skyrius:

Formuojantys ritinėliai (paprastai 8–20 stovų)

Palaipsniui sulenkite juostelę į vamzdžio formą

Suvirinimo skyrius:

Karoliukų pašalinimas:

Vidiniai/išoriniai karoliukų pašalinimo peiliai

Dekoratyvinių ar sanitarinių pritaikymų poliravimo įrankiai

Dydis ir tiesinimo skyrius:

Užtikrina galutinį OD, apvalumą ir tiesumą

Sunkiųjų butų stovi su kieto plieno ar karbido ritinėliais

Aušinimo sistema:

Vandens purškiklis arba pilna vonios sistema atvėsinti suvirinimo zoną

Pjovimo vienetas:

Išvažiavimo lentelė:

Renka vamzdžius automatiškai

Pasirenkama susiejimo ar krovimo sistema

3. Techniniai parametrai (patobulinta)

4. skirtingi modeliai pagal programą

5. galutiniai produktai - vamzdžių profiliai

Apvalus (Ø6mm iki Ø325mm+)

Kvadratas (nuo 10x10 iki 200x200 mm)

Stačiakampis (e . g ., 40x20, 100x50 mm)

Ovalo, D formos, trikampio (dekoratyvinis)

Specialūs profiliai (pasirinktinės formos)

6. pramoninės programos (išplėsta)

Nerūdijančio plieno vamzdžių gamybos procesas

1. žaliavų paruošimas

Medžiaga:Nerūdijančio plieno ritė arba juostelė (E . g ., SS201, SS304, SS316L)

Forma:Paprastai ritės pavidalo šaltai valcuotas arba karštai valcuotas plienas

Plotis ir storis:Priklauso nuo galutinio vamzdžio skersmens ir sienos storio

Prieš naudojant ., medžiaga turi būti išvalyta, išlyginta ir tikrinama paviršiuje, jei nėra defektų

2. nenutrūkstamas

Ritė dedama ant aHidraulinis unoileris.

Juostelė tiekiama į liniją aKontroliuojamas, be įtamposbūdas .

Neprivaloma: A tiesintuvasPrieš apdorojant ., išlyginkite bet kokią ritės atmintį

3. kirpimas ir suvirinimas (užpakalis suvirinimas)

Pirmoji ritės pabaigayra suvirintas ikiKitos ritės pradžiaNaudojant automatinį TIG arba lanko suvirintuvą .

Tai užtikrinaNuolatinis maitinimasmedžiagos į liniją .

Dažnai daroma šaliaakumuliatoriusNorėdami leisti ne susilieti gamybą .

4. juostos kaupimas (neprivaloma)

Saugo pakankamai juostos medžiagos, kad būtų galima skirti laiko ritės keitimui, nesustabdant linijos .

Įprastagreitaeigis arba ištisinisGamybos linijos .

5. formavimas (ritinio formavimas)

Juosta praeina proKeli ritinėliai(suformuoti ritinėlius) .

Kiekvienas volasLaipsniškai lenkiaPlokščioji juostelė į apvalios vamzdžio formą .

Ritinio dizainas užtikrinalaipsniškas formavimasNorėdami išvengti streso krekingo .

Formavimo ritinėliai yra pritaikyti pagal vamzdžio dydį ir profilį (apvalus, kvadratas, ovalas ir tt .) .

6. suvirinimas (jungiantis siūlus)

Tai yra pats kritiškiausias procesas:

Bendri suvirinimo tipai:

Vamzdžių kraštai kaitinami ir sulietikartu, kad suformuotų tvirtą, išilginį suvirinimą .

Siūties suderinimas ir slėgio valdymas yra labai svarbūs .

7. suvirinimo karoliukų pašalinimas (viduje/išorėje)

Suvirinimas sukuria akaroliukas ar kalnagūbrisVamzdžio viduje ir išorėje .

Šis karoliukas yrapašalintas mechaniškai:

Vidinis karoliukas:Vamzdžio viduje naudojant specialius karoliukus ar grandiklius .

Išorinis karoliukas:Žemės plovimas su karbido įrankiais arba poliravimo diržais .

Dekoratyviniams ir sanitariniams vamzdžiams,Visas karoliukų pašalinimas ir poliravimasyra būtini .

8. aušinimas

Po suvirinimo vamzdis atvėsinamasVandens purškiklisarbaOro aušinimas.

Apsaugo nuo deformacijos ir užtikrina suvirinimo stiprumą .

Paprastai sekaDžiovinimasprieš dydį .

9. dydis ir tiesinimas

Pusiau baigtas vamzdis praeina proDydžio ritinėliaiPakoreguoti:

Išorinis skersmuo (OD)

Apvalumas / ovališkumas

Sienų koncentracija

Taip patištiesinavamzdis iki tikslaus tiesiškumo .

Šis skyrius užtikrina įtemptą matmenų toleranciją (± 0 . 05 mm ar geresnę).

10. pjaustymo iki ilgio

A Skraidantis pjūklasarbašaltas pjūklasyra sinchronizuotas su linijos greičiu ikiIškirpkite vamzdžius nesustodami.

Pjovimo tipai:

Trinties pjūklas- Didelis greitis, pagrindinis naudojimas

Šaltas pjūklas- Lėtas, bet aukštas tikslumas, švarus pjūvis

Standartinis ilgis: 3 m, 6 m, 12 m arba pasirinktinis .

11. išvesties / išėjimo lentelė

Supjaustyti vamzdžiai dedami ant aIšvažiavimo stalas.

Gali būti:

Oro pūstuvai(pašalinti vandenį)

Anti-scratch diržai

Automatinė kaupimo ar rinkinių sistema

12. po apdorojimo (neprivaloma)

Priklausomai nuo programos, po apdorojimo apima:

13. saugojimas ir pakavimas

Vamzdžiai yra:

Surišta su plieninėmis juostelėmis arba PE diržais

Suvyniotas į plastikinį arba „Kraft“ popierių

Galas uždengtas arba uždengtasuž švarą

Įdėtamediniai padėklai ar dėžutėseksportui
